PRODUCT INFORMATION

TSフランジ付タケノコニップル

TSフランジ付タケノコニップルの写真

(mm)

呼び径	A	B	L
25	27.0	20	120
32	34.0	26	120
38	40.0	32	150
50	52.0	44	160
65	64.0	56	200
75	77.0	66	200
100	102.0	88	260
125	127.0	114	290
150	152.0	135	320
200	204.0	183	380
250	254.0	240	450
300	304.0	286	500

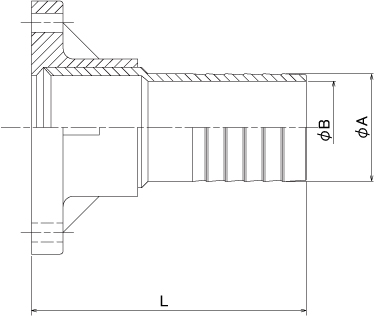

TSフランジ付タケノコニップルの図面
