TACアミーゴ｜土木用集排水管
#暗きょ排水管（網状管）
用途
- スポーツ施設の表面暗渠排水（グラウンド、野球場、テニスコート、ゴルフ場など）
- 法面暗渠排水（道路、鉄道、ゴルフ場、宅地など）
- 構造物側面下排水（トンネル、ボックスカルバート、擁壁などの構造物）
- 道路側溝下の暗渠排水
- 道路、鉄道などの路床排水
- 圃場整備、土地改良工事などの暗渠排水
概要
- TACアミーゴは、軽量で、可とう性が良く、施工性が良いポリエチレン樹脂製の管です。
- 吸水孔を凹凸の側面にも空けた独自の構造により、30％以上の高い開口率を実現しました。（φ75-200）
- 設計条件、許容土被り、流速と流量、耐薬品性、材料物性などはカタログ、技術資料をご参照ください。
特長
- 高い吸水能力。 吸水孔を山部の側壁にも空けた独特の構造により、30％以上の開孔率を実現しました。（※1、※2）
- 土圧・輪圧に強い。 吸水能力を犠牲にせず高い偏平強度を持ちます。
- 軽量なので、運搬・取扱いが極めて容易。 作業の大幅な省力化、効率アップが図れます。
- 可とう性に優れています。 曲がり配管が可能で自由にでき、地盤の不等沈下にも追随します。
- 耐薬品性、耐蝕性、耐寒性に優れたポリエチレン樹脂を使用しています。塩ビ管のように低温で割れることはありません。

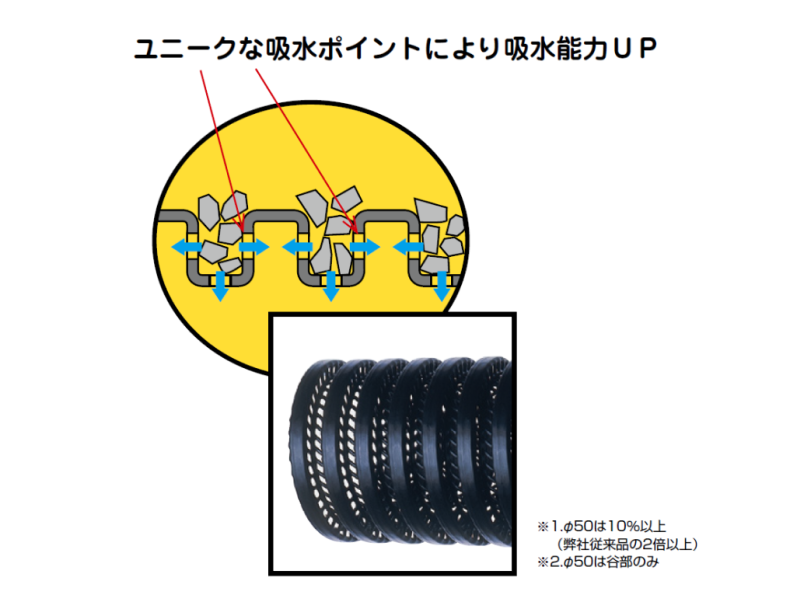

- 開孔部イメージ図
構造図
規格
TACアミーゴ（TAG）
| 呼称 | 外径 (mm) | 内径 (mm) | ピッチ (mm) | 定尺 (m) | 開孔率 | 参考質量 (kg/本） |
|---|---|---|---|---|---|---|
| TAG 50 | 57.0 | 43.5 | 18.3 | 4 | 10％以上 | 1 |
| TAG 75 | 80.5 | 67.0 | 18.0 | 4 | 30％以上 | 1 |
| TAG 100 | 101.9 | 84.4 | 19.0 | 4 | 30％以上 | 2 |
| TAG 150 | 151.7 | 130.9 | 19.3 | 4 | 30％以上 | 4 |
| TAG 200 | 207.8 | 179.0 | 26.8 | 4 | 30％以上 | 6 |
- 規格・寸法・仕様については商品改良の為、予告なしに変更する場合があります。
- 製品写真の色は実物と異なることがあります。
接続部品
直管継手（φ50-φ200）
T字継手（φ50-φ200）
十字継手（φ50-φ200）
45°Y字継手（φ50-φ200）
キャップ（φ50-φ200）
※現場でTACアミーゴのT字・十字・Y字継手にキャップを取り付ける場合は、TACパイプ用のキャップをご使用ください。
※T字継手、十字継手、45°Y字継手の継手本体には、直管継手が1個セットされております（止水性はございません）。
この他、特注部品（受注生産）をご用意しています。
管・部品図面および表紙は、図面ダウンロードコーナーからご利用頂けます。
