TACハイウェイ｜土木集排水用外圧管
#暗きょ排水管（波状管・ダブル構造）
用途
- トンネル縦断集排水管（中央排水工，横断排水工）
- 道路下集排水管
- 造成時集排水管
概要
- TACハイウェイは、軽量で施工性が良いポリエチレン樹脂製、内面平滑構造の管です。
- NEXCOおよびJRTT（鉄道・運輸機構）の圧縮強度規格を満たしています。
- 道路下集排水管、トンネル中央排水工、横断排工のほか、用排水にも適しています。
特長
- 高外圧に耐えます。 外面がコルゲート状の波付構造のため剛性が高く、高外圧荷重に耐えます。（NEXCO及びJRTT（鉄道・運輸機構）の圧縮強度規格を満たしています。）
- 流量が多く、耐摩耗性に優れています。 内面平滑構造であり、さらに摩擦係数の小さいポリエチレン樹脂を使用しているため流れがスムーズで流量が多く、耐摩耗性に優れています。
- 施工の省力化が図れます。 基床及び管側部に良質土、砂、砕石(3号～5号）を使用できます。 また、高土被りでもコンクリート巻きたてなどの特別な施工が不要で作業の省力化・エ期の短縮化が図れます。
- 軽量なので、運搬・取扱いが極めて容易。 作業の大幅な省力化、効率アップが図れます。
- 可とう性に優れていますので、軟弱地盤の不等沈下に追随できます。φ200以下は、曲がり配管も容易です。
- 耐薬品性、耐蝕性、耐寒性に優れたポリエチレン樹脂を使用しています。塩ビ管のように低温で割れることはありません。
構造図

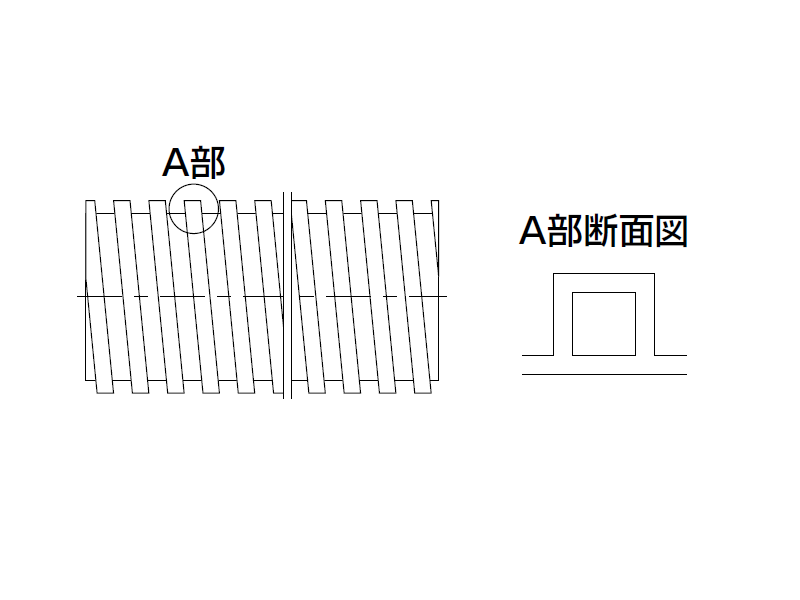

TACハイウェイ

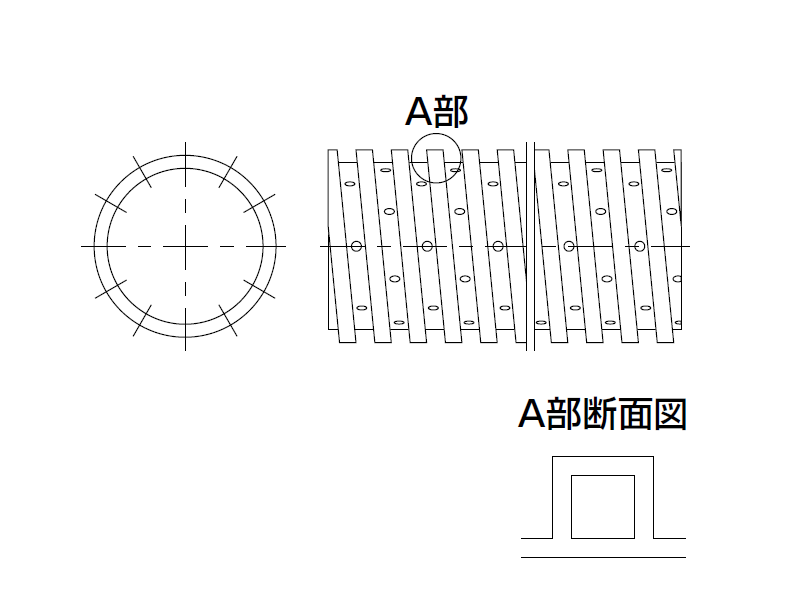

TACハイウェイ 有孔
規格
TACハイウェイ（THI）、TACハイウェイ 有孔（THIH）
| 呼称 | 外径 (mm) | 内径 (mm) | ピッチ (mm) | 定尺 (m) | 曲げ半径 (mm) | 有孔 開孔率 (%) | 2/3有孔 開孔率 (%) | 参考質量 (kg/本） |
|---|---|---|---|---|---|---|---|---|
| THI 75 | 89 | 75 | 13 | 4 | 800 | 1.21 | 0.86 | 2 |
| THI 100 | 116 | 100 | 15 | 4 | 1000 | 1.02 | 0.79 | 3 |
| THI 150 | 172.5 | 150 | 18 | 4 | 1500 | 1.11 | 0.71 | 5 |
| THI 200 | 233 | 200 | 25 | 4 | 2000 | 1.00 | 0.69 | 8 |
| THI 250 | 285 | 250 | 27 | 4 | − | 0.99 | 0.65 | 12 |
| THI 300 | 340 | 300 | 30 | 4 | − | 1.00 | 0.65 | 16 |
| THI 350 | 398 | 350 | 35 | 4 | − | 1.00 | 0.68 | 22 |
| THI 400 | 451 | 400 | 38 | 4 | − | 1.02 | 0.65 | 34 |
| THI 450 | 508 | 450 | 40 | 4 | − | 1.03 | 0.64 | 43 |
| THI 500 | 566 | 500 | 45 | 4 | − | 0.99 | 0.67 | 50 |
| THI 600 | 683 | 600 | 55 | 4 | − | 0.99 | 0.67 | 64 |
- 規格・寸法・仕様については商品改良の為、予告なしに変更する場合があります。
- 製品写真の色は実物と異なることがあります。
- 有孔管をご注文の際は、THIH（有孔）、THIH（2／3有孔）のいずれかをご指示ください。
圧縮強度（単位：N/m以上）
| 呼称 | 5% 偏平強度 | 10% 偏平強度 |
|---|---|---|
| THI 75 | 900 | 1400 |
| THI 100 | 1100 | 1800 |
| THI 150 | 1700 | 2700 |
| THI 200 | 2200 | 3600 |
| THI 250 | 2700 | 4500 |
| THI 300 | 3300 | 5400 |
| THI 350 | 3800 | 6300 |
| THI 400 | 4300 | 7200 |
| THI 450 | 4900 | 8100 |
| THI 500 | 5400 | 9000 |
| THI 600 | 6500 | 10800 |
- 試験方法はNEXCO規格（試験法710に準拠）に基づく。
接続部品

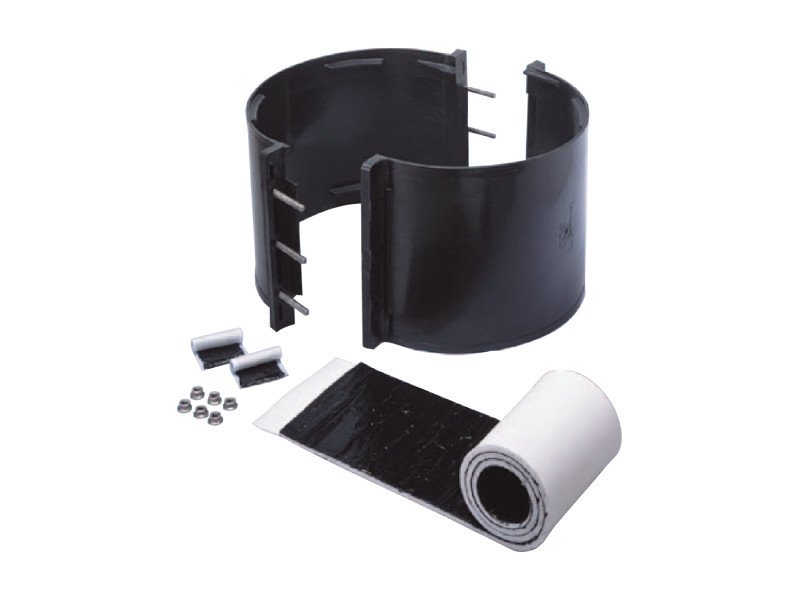

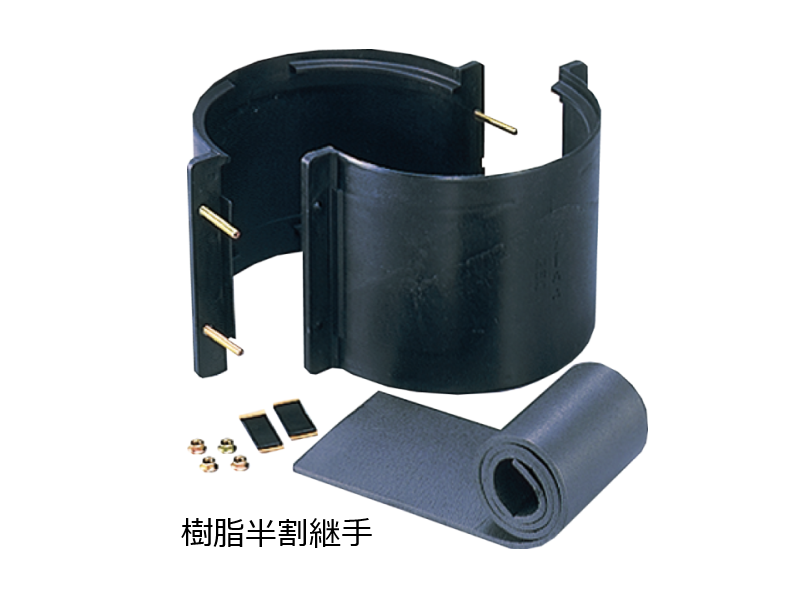

樹脂半割継手（φ75-φ300）＜無孔用＞

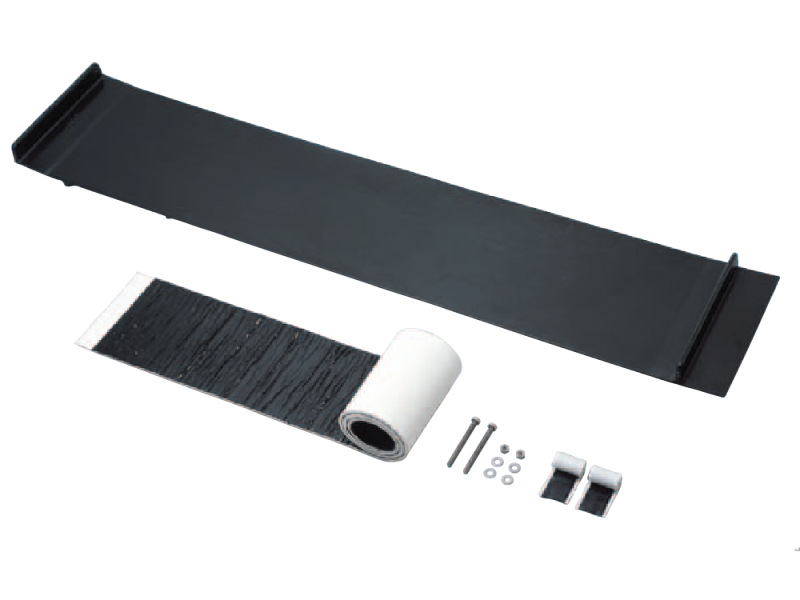

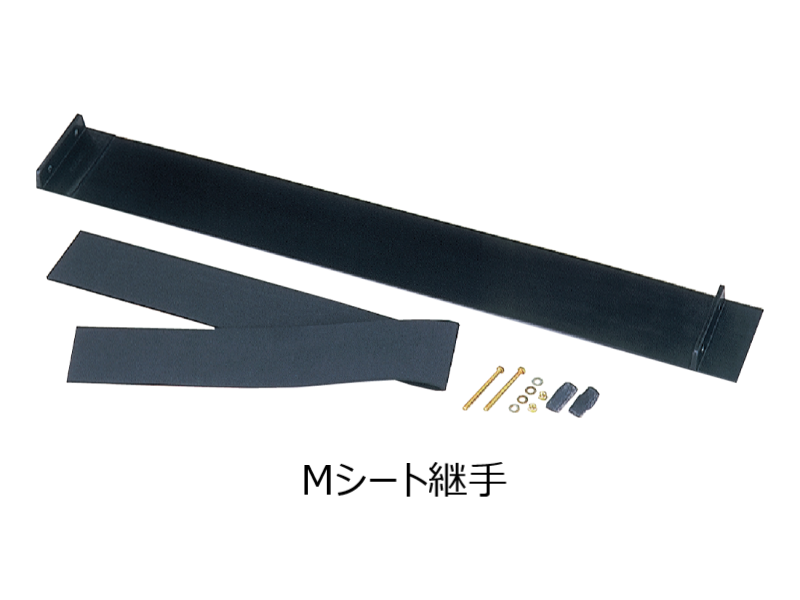

Mシート継手（φ350-φ600）＜無孔用＞

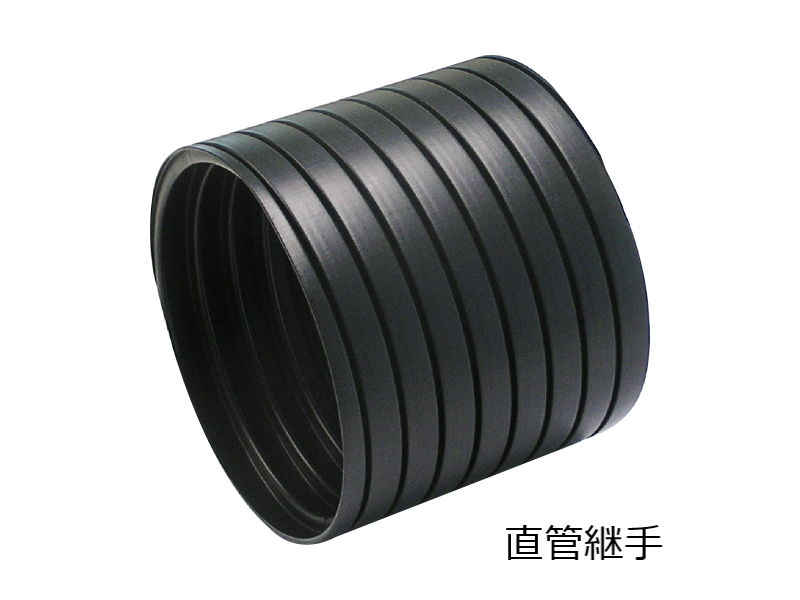

直管継手（φ75-φ600）＜有孔用＞
MH継手（φ300）＜無孔用＞
MH継手（φ400～φ600）＜無孔用＞
この他、特注部品（受注生産）をご用意しています。
