メタルパワー｜地中埋設用強化可とう電線保護管
JIS C 3653 附属書3 適合
ケーブルなどの地中埋設保護管
- 型番
- MP
- 長さ
- 標準寸法参照
- サイズ
- φ75-φ200
- コード
- 標準寸法・注釈参照
関連ページ
用途
- 電力用や通信用ケーブルなどを地中埋設する際の保護管です。
概要
- メタルパワーは地中埋設用の強化可とう電線保護管です。 鋼板と難燃性ポリエチレンの波付け複合構造により、耐荷重強度、耐熱強度、等において、一段と高い性能を持つ、曲げやすく、作業性に優れる地中埋設用・電線管路材です。

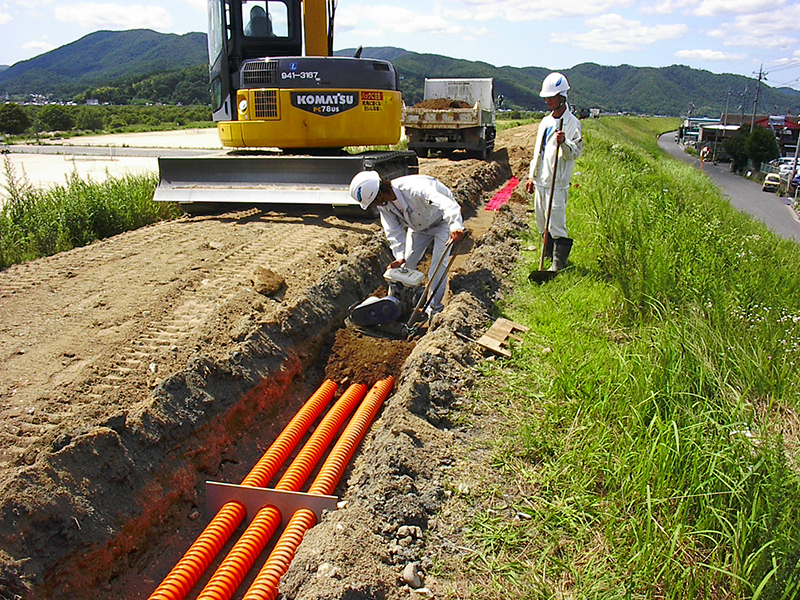

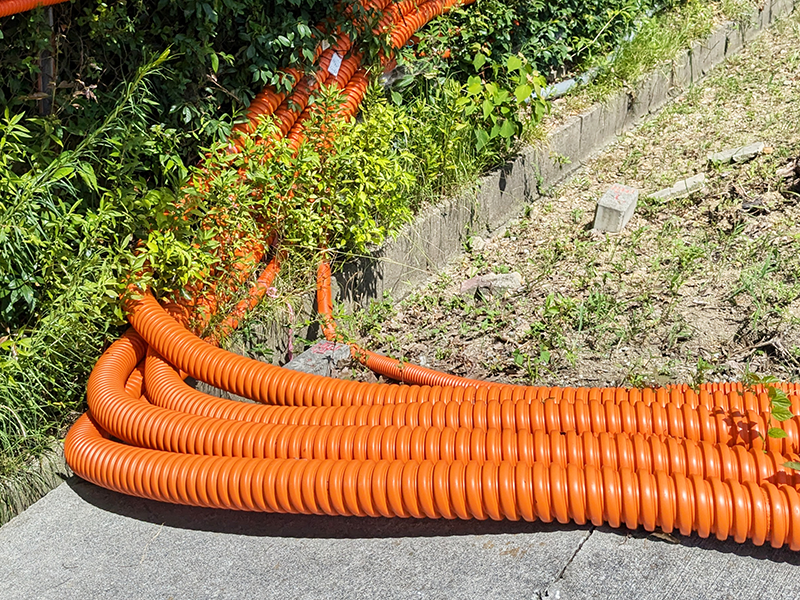

- 浅層埋設・道路下埋設・高圧引き込み・電線共同溝等にお使いいただけます。
特長
- JIS C 3653（電力用ケーブルの地中埋設の施工方法）附属書3に適合しています。

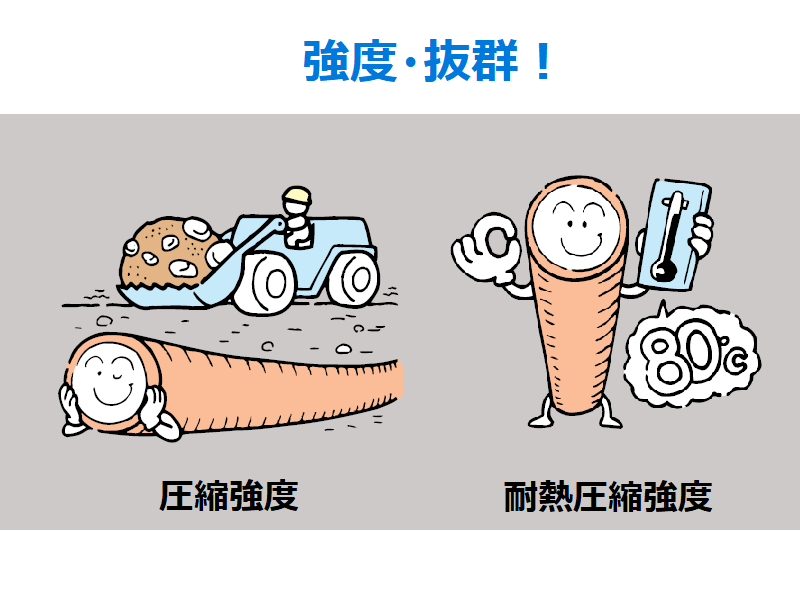

- 圧縮強度 金属との複合体を波状にして剛性を高めた構造。圧縮強度が高く123k N/㎡載荷時の管内径変形率は1％以下と大変小さな値です。
- 軽量で長尺 軽くて長尺なので、敷設作業が容易に行えます。
- 耐熱圧縮強度 金属との複合体のため、通電時のケーブル発熱による高温状態（80℃）においても圧縮強度は高いです。
- 123kN/㎡載荷時の管内径変形率は、常温時とほぼ同じで、他の樹脂製管には見られない特長を持っています。

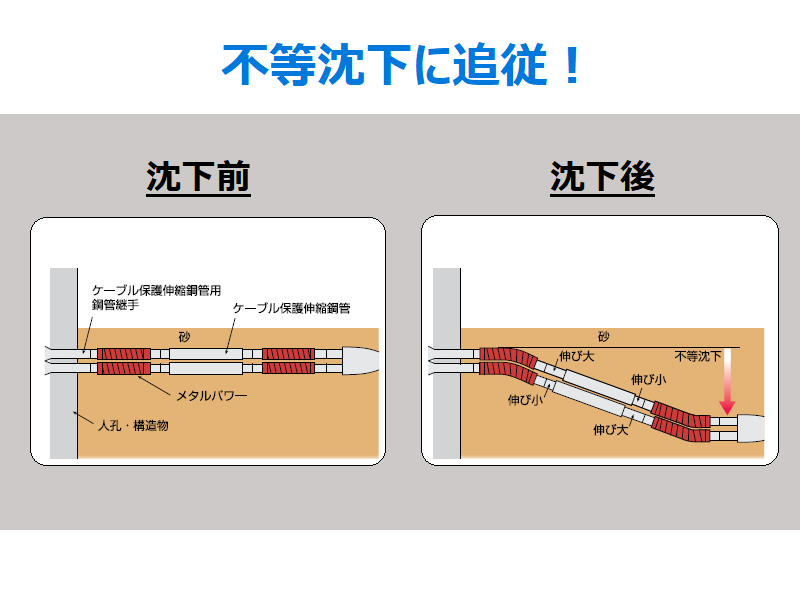

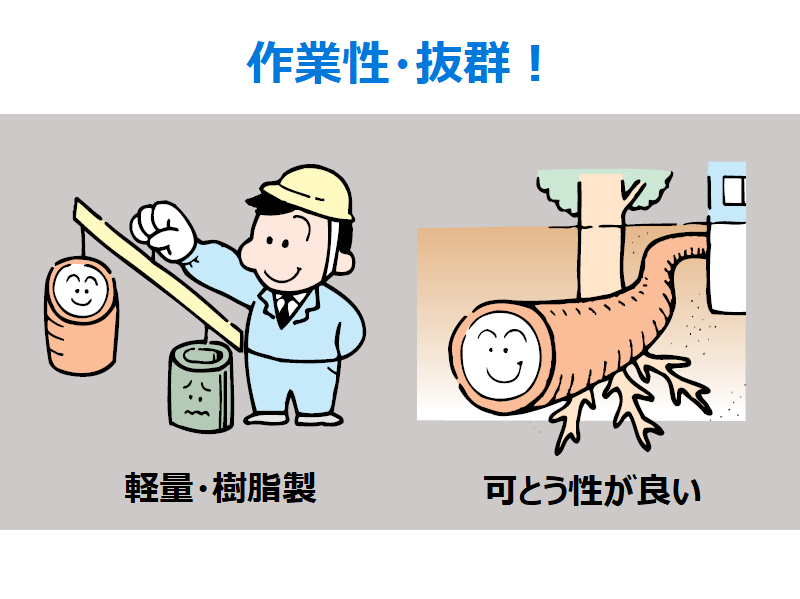

- 可とう性を持ち、不等沈下に追随します地盤の不等沈下も吸収できます。
- 難燃性の管です（同JISに適合）
関連動画

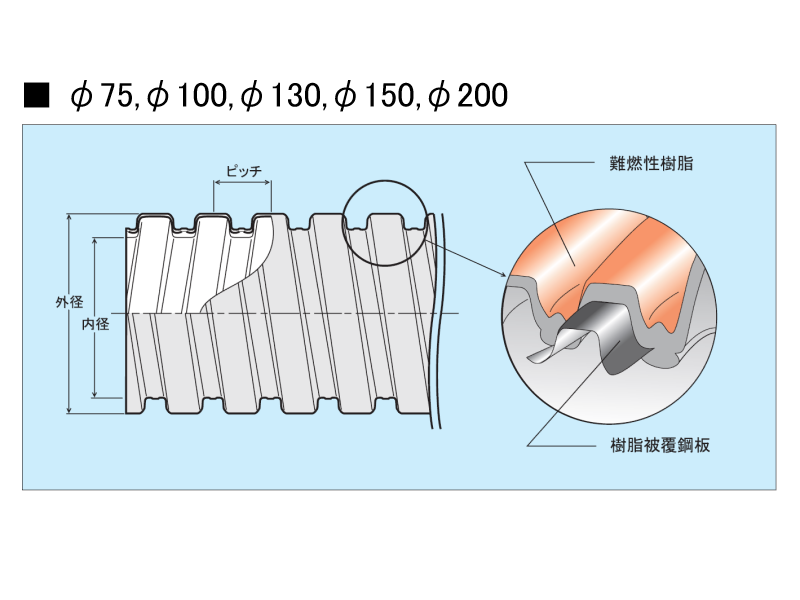

構造図
メタルパワー
標準寸法
メタルパワー
| 呼び径 | 外径 （mm） | 内径 （mm） | ピッチ （mm） | 定尺 （m） | 参考梱包寸法 外径φ×高さ (約m) |
|---|---|---|---|---|---|
| 75 | 105 | 75 | 30 | 20 | 1.9 × 0.3 |
| 100 | 130 | 100 | 37.5 | 20 | 2.0 × 0.4 |
| 130 | 171 | 130 | 32 | 20 | 2.0 × 0.4 |
| 150 | 190 | 150 | 40 | 20 | 2.1 × 0.5 |
| 200 | 258 | 200 | 35 | 10 | 2.2 × 0.5 |
- 規格・仕様については商品改良の為、予告なしに変更する場合があります。
- 【呼び径の選定】 お求め頂くメタルパワーの呼び径は、管内に収める電力ケーブルの仕上がり外径1.5倍以上の内径のものをお選びください。（通信ケーブルは仕上がり外径の2倍以上の内径のものをご選択ください。）

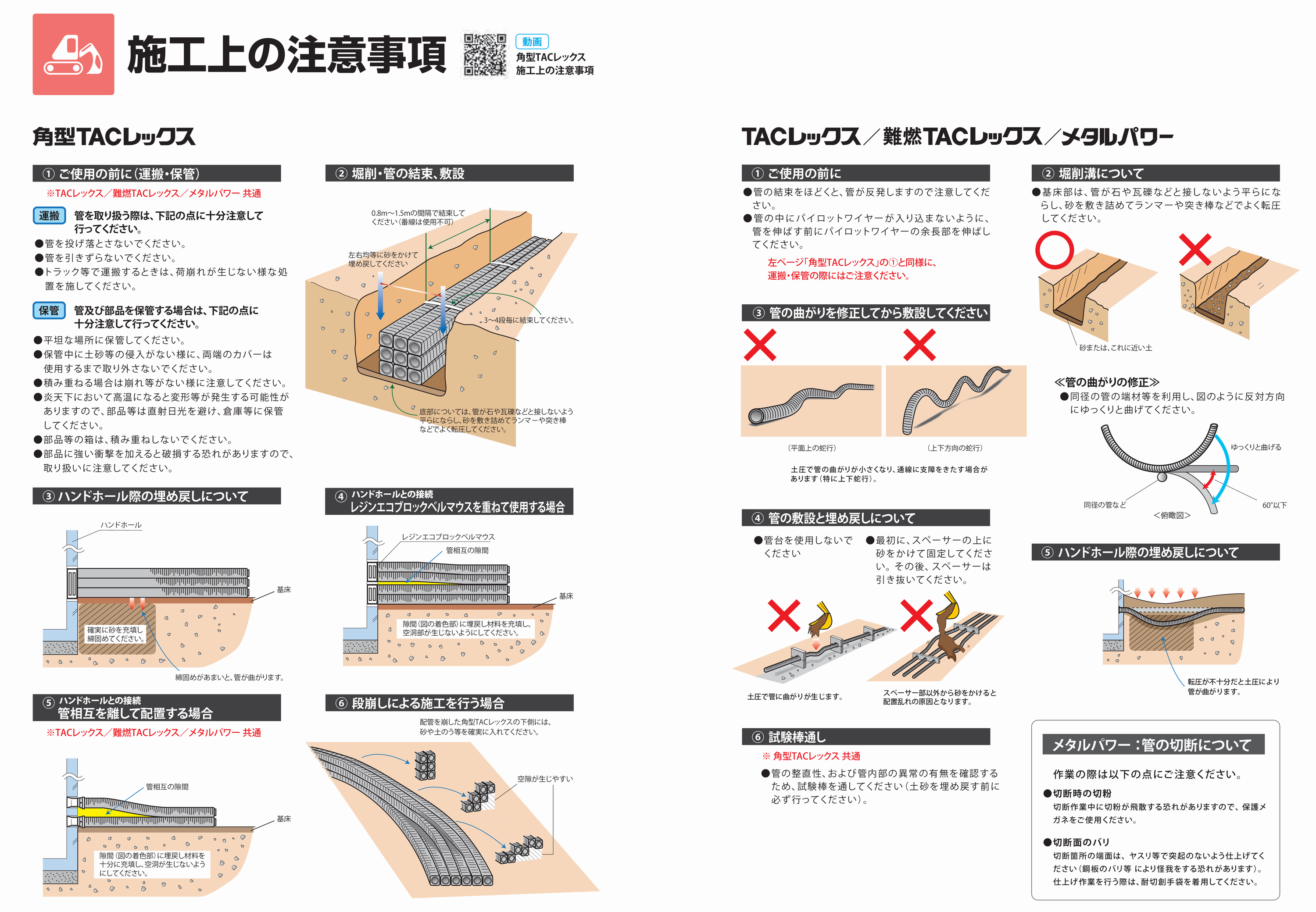

施工上の注意事項
継手・部品

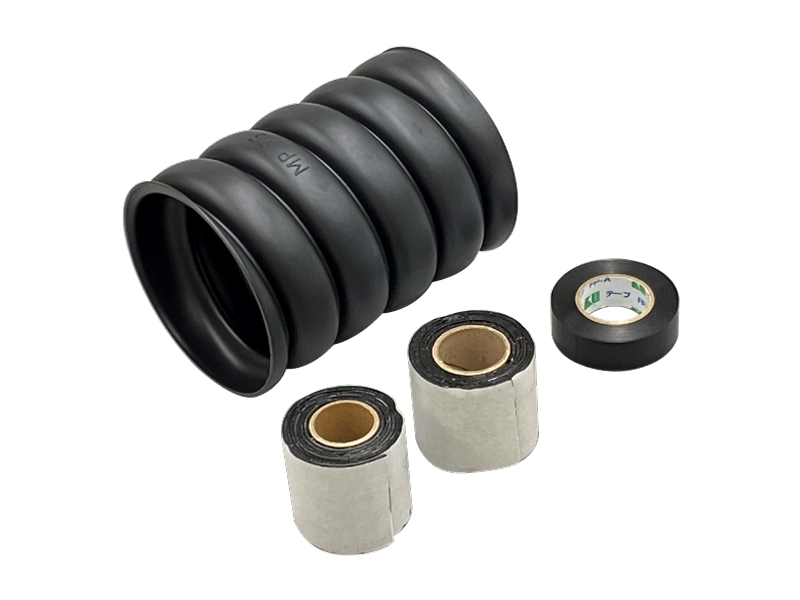

直線接続材料（φ75）（型番：M-J75）
継手タイプ：テープ式

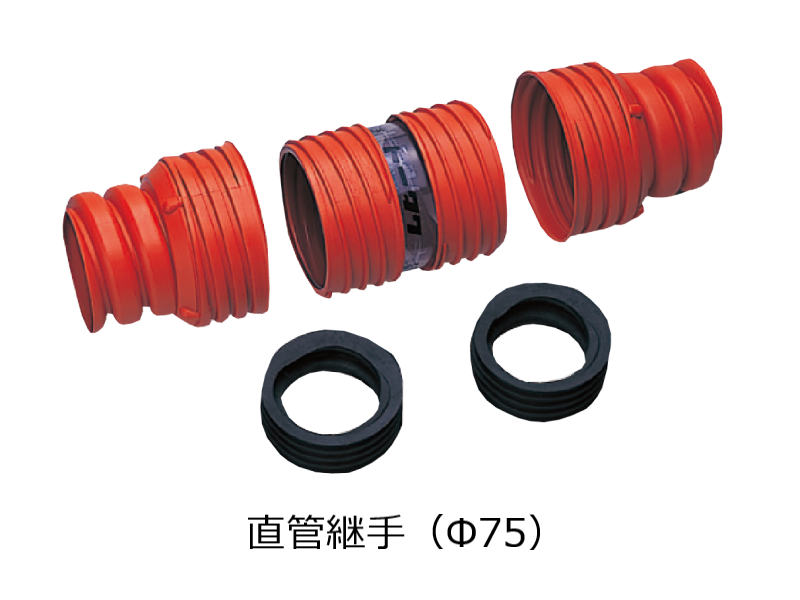

直管継手（φ75）（型番：M-JS75）
継手タイプ：差込継手

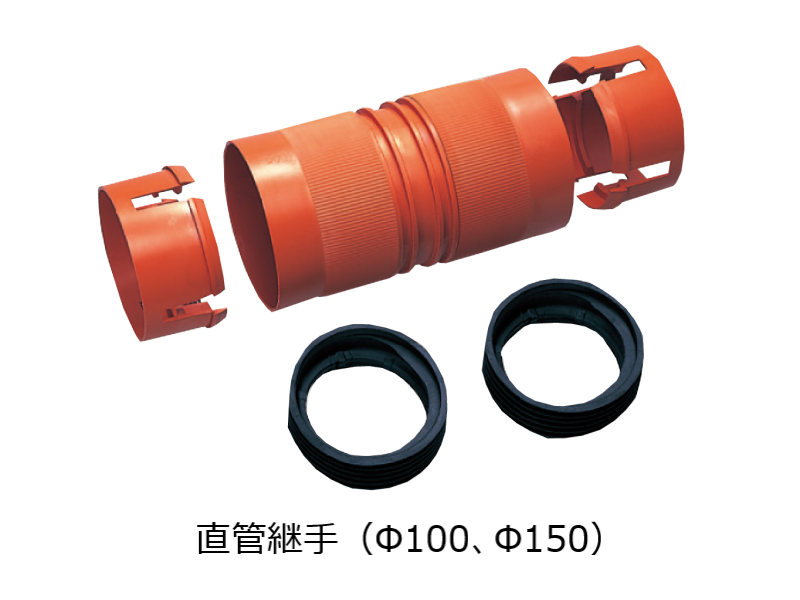

直管継手（φ100、φ150）（型番：M-JS100/150）
継手タイプ：差込継手

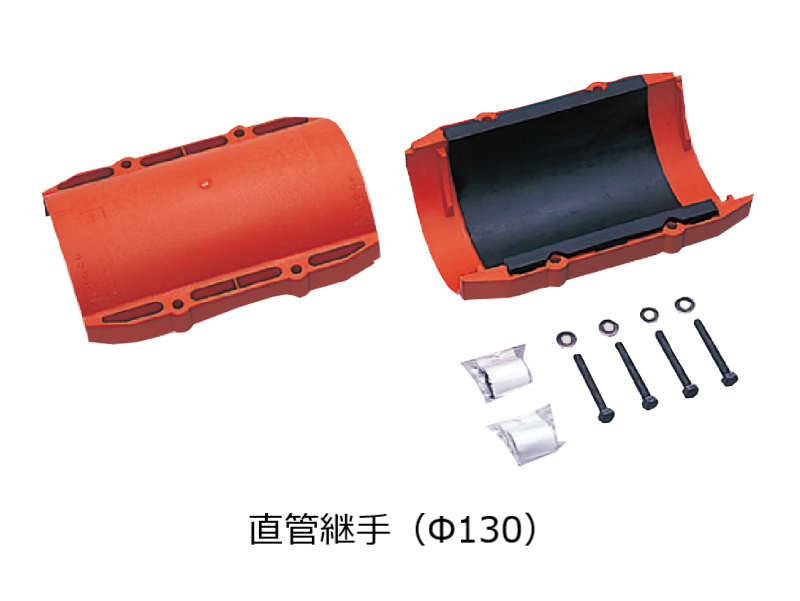

直管継手（φ130）（型番：M-JH130）
継手タイプ：樹脂半割

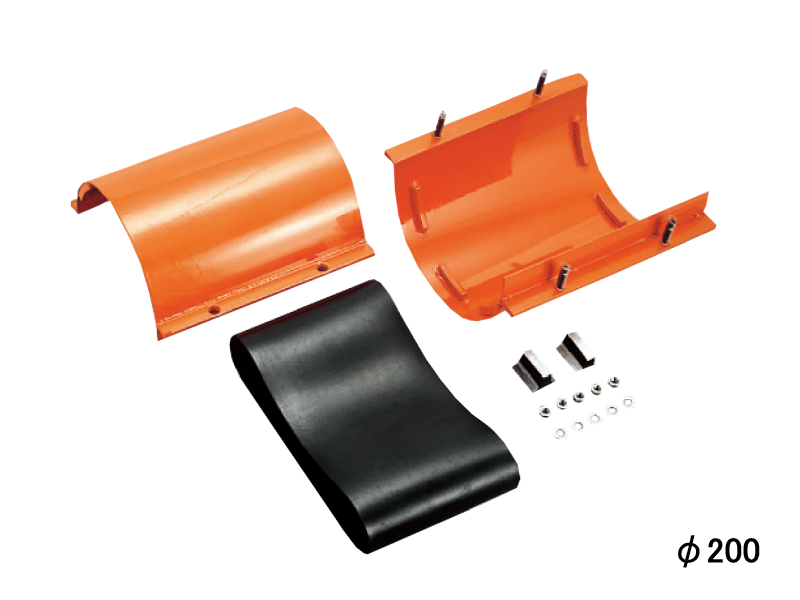

直管継手（φ200）（型番：M-JH200）
継手タイプ：鉄半割

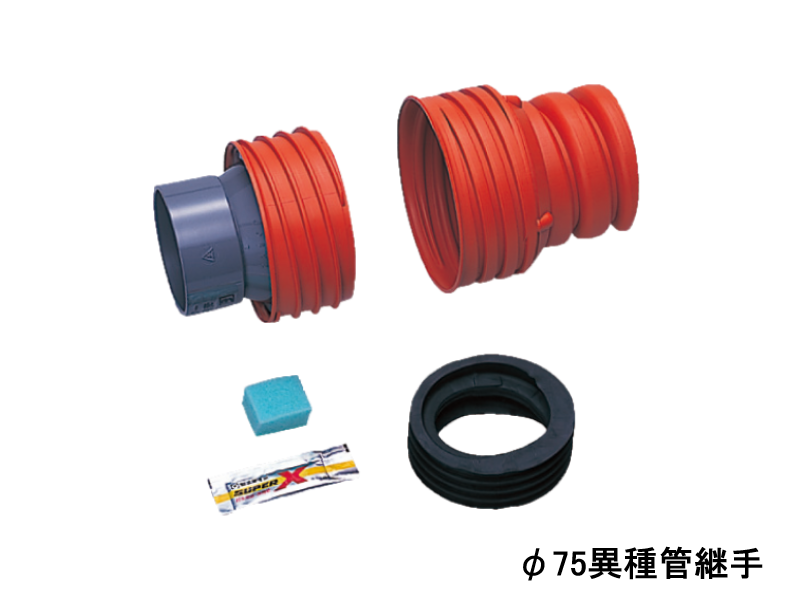

異種管継手（φ75）（型番：M-IS75）
継手タイプ：差込継手

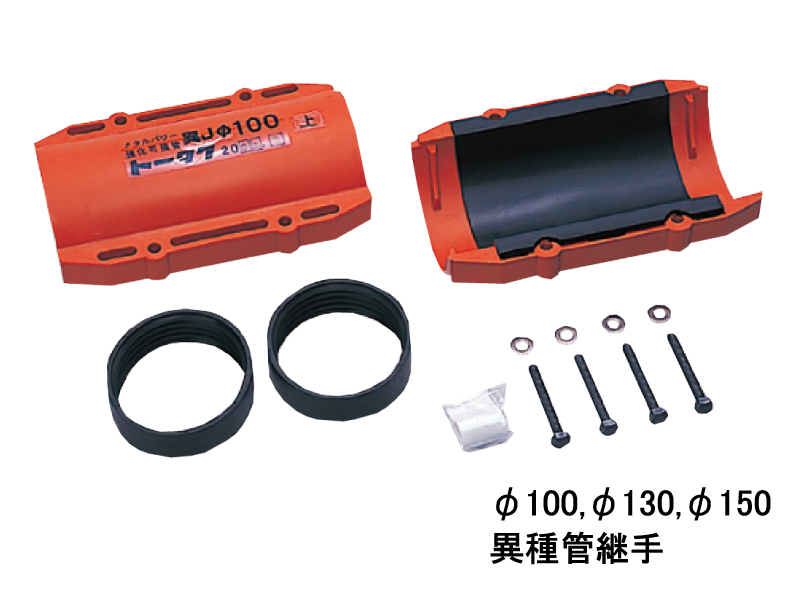

異種管継手（φ100、φ130、φ150）（型番：M-IH100/130/150）
継手タイプ：樹脂半割
異種管継手（φ200）（型番：M-IH200）
継手タイプ：鉄半割

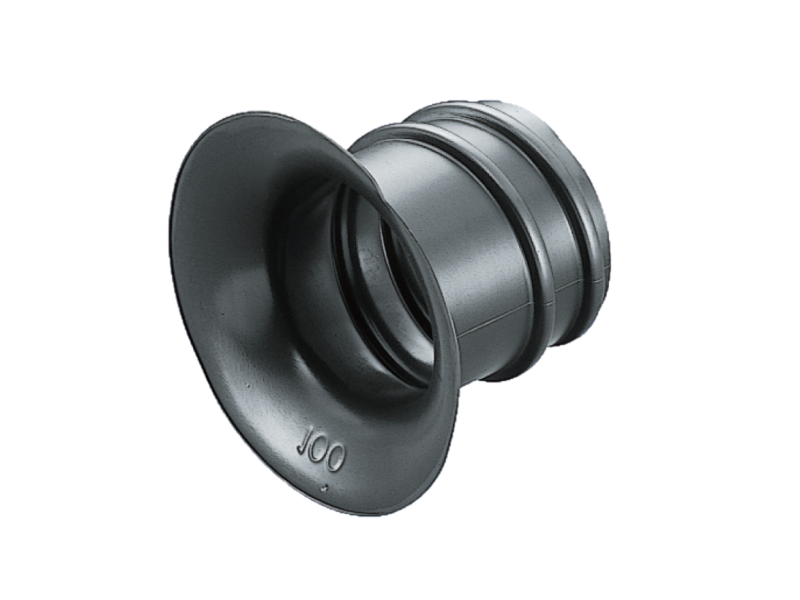

ベルマウス（型番：M-BM）
ケーブル引き入れの際、メタルパワーの切断面でケーブルのシースを傷つけないよう、メタルパワーにねじ込んで使用します。

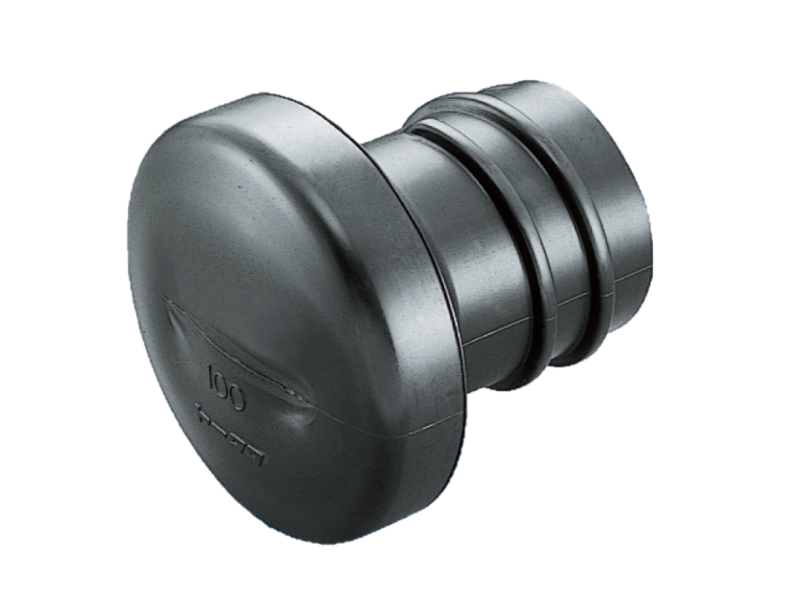

予備管ぶた（型番：M-YB）
予備管路の防塵防水用として使用します。

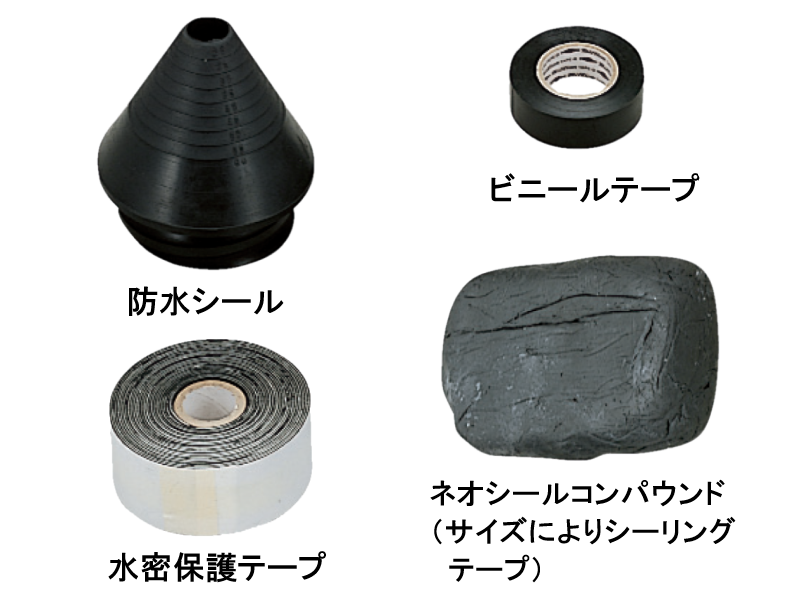

端末防水材料（型番：TA-TBZ）
ケーブルの引き入れ後、管内への土砂、水の浸入を防止するために使用します.
